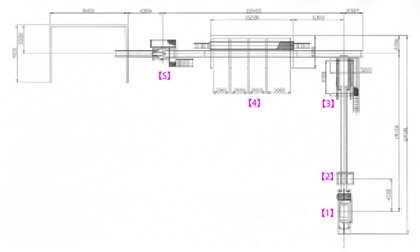

【1】 | 投入・2軸破砕機 （WRC-1000） |
 |
【2】 | 磁石選別機 （鉄屑の除去） |
 |
【3】 | 振動節 |
 |
【4】 | 手選別 |
 |
【5】 | 縦型破砕機 （VSシリーズ） |
|
|
|

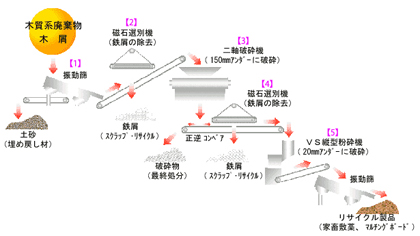

【1】 | 投入・2軸破砕機 （WRC-1000） |
|
【2】 | 磁石選別機 （鉄屑の除去） |
|
【3】 | 振動節 |
|
【4】 | 手選別 |
|
【5】 | 縦型破砕機 （VSシリーズ） |
 |
二軸破砕機 |
 |
チップを取り付けた刃具全体 |
 |
チップ交換は2本のスクリューボルトを緩めてローテーション（4面使用可）または交換するだけの簡単な作業なので、シャフト抜きや工場送りの必要がありません |
| 仕 様（型 式） | WRC-1000 | WRC-700 |
| 刃具の直径 | φ 500 | φ 350 |
| モーター | 75 kW | 37 kW |
| 破砕後の数 | 90 ヶ | 100 ヶ |
| 破 砕 室 | 1,500mm × 1,000mm | 1,250mm × 700mm |
| 全 高 | 2,800mm | |
| 全 幅 | 5,187mm | 4,950mm |
| 奥 行 き | 2,130mm | 1,900mm |
| 投入部高さ | 2,800mm | |
| 投 入 口 | 2,130mm × 2,130mm | 1,900mm × 1,900mm |
| 自 重 | 約 10t | 約 7t |
| 処 理 材 | WRC-1000 | WRC-700 |
| 廃 プ ラ | 2.5 ～ 3.5 t/h | 1.0 ～ 2.0 t/h |
| 紙 | 2.5 ～ 3.5 t/h | 0.7 ～ 1.5 t/h |
| 缶 | 2.0 ～ 3.0 t/h | 1.0 ～ 2.0 t/h |
| 木 材 | 2.5 ～ 3.5 t/h | 1.0 ～ 2.0 t/h |
 |
|
 |
スクリーン交換の様子 |
 |

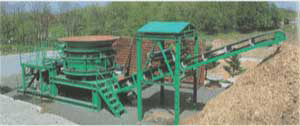

ドラムカッター |
 |
スクリーン |
| 処理能力 | 20t/h |
| 投入物長さ | 1.5 ～ 2.0m |
| カッタードラム回転数 | 1200r.p.m |
| 投入ホッパー回転数 | 6r.p.m |
| 投入ホッパー容量 | 7.185m³ |
| 破砕サイズ | ～ 150mm |
| 重 量 | 約 20t |
| 消費電力 | 75kW × 2 |
